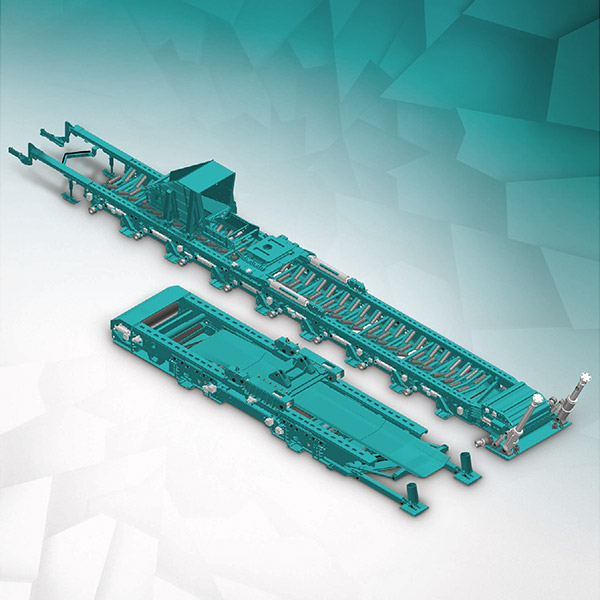

Stacja zwrotna najazdowa SZN-WARAN oraz niska mobilna stacja najazdowa ŻBIK

Stacja zwrotna najazdowa SZN-WARAN i niska mobilna stacja najazdowa ŻBIK współpracują w ciągu odstawy z przenośnikiem taśmowym i stanowią element pośredni pomiędzy nimi a przenośnikiem zgrzebłowym podścianowym. Dzięki wbudowanemu układowi przekładkowemu urządzenia te umożliwiają wykonanie przekładki całego kompleksu podścianowego a ponadto, tym samym układem, następuje przebudowa bębna zwrotnego stacji najazdowej przenośnika taśmowego odstawy głównej. Możliwe jest również korygowanie położenia stacji w wyrobisku za pośrednictwem układów korekcji pionowej i poziomej.

SPECYFIKACJA PLIKI DO POBRANIA
CHARAKTERYSTYKA TECHNICZNA
  SZN-WARAN ŻBIK
Szerokość taśmy [mm] 1000, 1200, 1400
Maks. długość taśmy [m] 27 20
Dopuszczalne nachylenie podłużne i poprzeczne wyrobisk, w których może pracować stacja ograniczone kątami, przy jakich mogą pracować współpracujące ze stacją zwrotną przenośniki
Maks. ciśnienie zasilania układów hydr. [Mpa] 30
Maks. nacisk na belkę podnapędową [kN] 250
Przenośniki zgrzebłowe, z którymi stacja może współpracować przenośniki zgrzebłowe typu dopuszczonego
Przenośniki taśmowe, z którymi stacja może współpracować o szerokości taśmy 1000, 1200 lub 1400 mm
Maks. moc silników przenośników taśmowych [kW] 800
Siłowniki układu przekładkowego typu dopuszczonego o skoku maks. 2000 mm
Maks. siła podtłokowa układu przekładkowego [kN] 2 x 1000
Maks. siła nadtłokowa układu przekładkowego [kN] 2 x 600
Sterownik układu korekcji położenia
 Korekcja pionowa maks. siła 130 kN, skok 500 mm maks. siła podtł. 190 kN
 Korekcja pozioma maks. siła 130 kN, skok 255 mm maks. siła nadtł. 100 kN
Siłownik mechanizmu regulacji bębna zwrotnego maks. siła nadtłokowa 100 kN, skok 80 mm
